精密加成制造：电铸制造工艺原理、制程与半导体封装应用

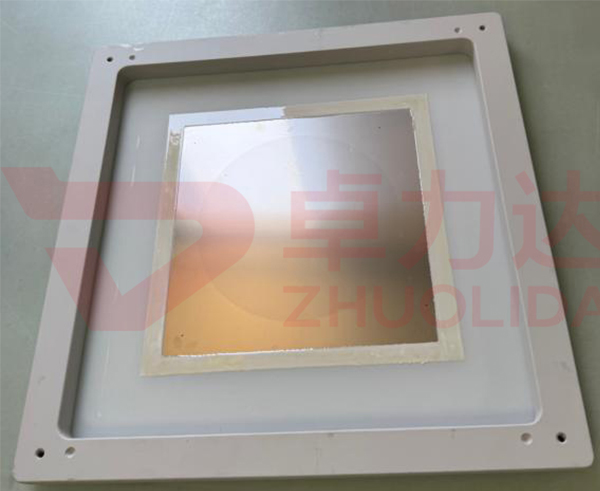

电铸制造工艺属于电化学加成制造技术，区别于激光切割、化学蚀刻等减材加工，依靠金属离子在母模表面定向逐层沉积得到金属构件，不需要机械切削、高温熔融，适合薄壁、微阵列、微米级精密零件生产。在半导体先进封装领域，电铸制造工艺大量用于生产各类植球钢网、晶圆模板、掩膜板，适配 WLP、Fanout、SiP、ABF 载板、2.5D 硅转接板等超细间距印刷场景，解决传统加工带来的毛刺、热形变、侧蚀扩孔等痛点。电铸制造工艺加工以镍钴合金为主要成型材料，整套流程包含母模制备、导电活化、脉冲电铸沉积、应力退火消除、脱模剥离、抛光改性、无尘清洗、全维度检测多道闭环工序，每一道工序参数都会直接决定成品的尺寸精度、残余应力与使用寿命。电铸制造工艺厂家持续优化电铸药液配方、脉冲电源参数、洁净管控体系，不断突破高密度微孔阵列制造极限，支撑国内半导体精密工装的研发与量产落地。

母模制备与表面预处理是电铸制造工艺的起始关键，直接决定图形复刻精度。标准化的电铸制造工艺加工，采用 LDI 激光直接成像完成母模光刻图形转移，按照产品版图复刻完整微孔阵列，针对大版面中心边缘差异做图形补偿，抵消电铸过程中的侧蚀效应，保障海量微孔位置、孔径基础精度。随后开展母模除油、抛光、导电层活化处理，保证母模表面状态均匀，保障金属离子能够均匀沉积，避免局部晶粒异常生长。电铸制造工艺可根据产品需求，制备可剥离型母模，成型之后可以完整分离工件与母模，不损伤微结构。电铸制造工艺可兼容晶圆级大版面、高密度异形阵列，适配半导体模板多样化图形需求。电铸制造工艺厂家针对不同阵列密度建立专属工艺参数库，降低图形失真、局部残缺风险。电铸制造工艺厂家优化 LDI 成像精度，从源头减少图形转移带来的尺寸误差。

脉冲电铸沉积与应力调控是电铸制造工艺加工的核心环节，决定构件力学性能与微观形貌。将预处理完成的母模放置于过滤循环电铸液槽，通过脉冲电源控制电流密度、占空比、药液温度、循环流速，镍钴合金离子在母模导电区域逐层生长，非图形光刻胶区域不会发生金属沉积，自然形成贯通微孔结构。脉冲电铸相比直流电铸，晶粒更加细密均匀，能够有效降低内部残余应力。电铸制造工艺属于冷成型工艺，无机械挤压切割，一体成型无拼接缝隙。沉积完成之后进入温控退火工序，通过梯度升温保温释放内部残余应力，规避成品后续受热出现翘曲、张力漂移、板面形变。电铸制造工艺成品可实现开孔公差 ±12μm，孔壁粗糙度 Ra≤0.6μm，板面张力稳定可控，适配长时间高速印刷工况。电铸制造工艺厂家持续升级药液过滤循环系统，滤除微颗粒杂质，减少微孔内部缺陷。电铸制造工艺厂家迭代动态脉冲参数算法，进一步提升大阵列尺寸一致性。

脱模剥离、表面后处理与全项检测，是完善电铸制造工艺加工，保障精密构件稳定使用的关键闭环。电铸沉积完成后，在高洁净环境完成工件与母模的剥离脱模；之后通过多级超纯水循环清洗，彻底去除工件表面残留电铸药液、细微金属碎屑，避免微粒杂质带来后续使用失效。根据工况可选孔壁镜面抛光、纳米涂层改性，降低物料粘附，改善焊膏、助焊剂脱模效果，延长工件连续使用周期。成品阶段，使用金相显微镜、二次元影像设备分区校验孔径、孔位、平面度、张力，筛查微孔缺损、局部形变、图形偏移等微观缺陷。全部工序需要在半导体级洁净车间开展，防止粉尘造成二次污染。电铸制造工艺加工严格执行洁净管控，满足先进封装严苛生产条件。电铸制造工艺厂家严格落实全检以及批次品质追溯机制，严控成品出厂品质。电铸制造工艺厂家不断迭代无尘后处理流程，提升工件洁净等级与耐久性能。

凭借加成成型、低残余应力、孔壁光洁、阵列一致性高的技术特征，电铸制造工艺广泛应用于半导体封装模板、MEMS 微构件、精密薄壁零件等领域。半导体封装场景，用于各类晶圆模板、ABF 载板钢网、2.5D 硅转接板电铸模板生产，解决超细间距植球印刷难题；MEMS 领域用于微流控、微型传感器微结构制造。电铸制造工艺加工兼顾研发打样与批量量产，能够按照版图、实物来样做定制化调整，匹配下游产品快速迭代节奏。面对复杂版图带来的制造难点，电铸制造工艺厂家依托 DFM 可制造性分析，提前识别设计带来的工艺风险，减少改版损耗。电铸制造工艺厂家紧跟微纳制造技术迭代，持续拓展电铸工艺适配边界。

综上所述，芯片微型化、I/O 密度持续提升，传统减材加工的局限性不断凸显，电铸制造工艺依靠电化学加成成型的独特优势，成为微米级微阵列精密构件的关键制造路线。成熟完善的电铸制造工艺加工体系，能够产出高精度、高洁净、低应力的金属精密构件，助力提升半导体先进封装良率。电铸制造工艺厂家依托无尘精密产线，稳定输出高性能电铸精密产品。电铸制造工艺厂家深耕精密电化学加工领域，持续打磨母模制备、脉冲电铸成型、洁净后处理与检测整套流程，为国内微纳精密制造产业发展提供坚实工艺保障。
