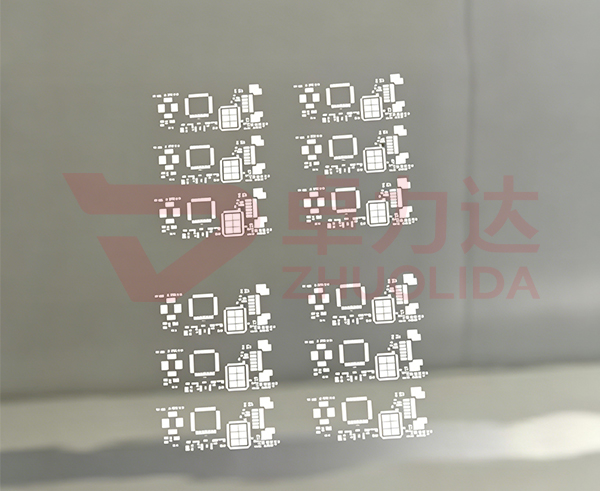

电铸成型 BALL MASK 钢网全套工艺与晶圆植球应用案例

晶圆级封装、倒装芯片植球工艺持续向超细凸点、高密度阵列、车规级高可靠方向升级，传统激光切割、化学蚀刻制作的植球钢网存在孔壁台阶、板面残余应力、孔径一致性差等短板，印刷时极易出现锡膏挂壁、植球偏移、晶圆边缘崩损等不良，严重拉低芯片封装良率。电铸 BALL MASK 钢网采用高纯镍低应力电化学沉积一体成型，全程无机械切削、无高温挤压损伤，开孔垂直光滑、整体厚度均匀、微孔阵列尺寸误差极小，适配 8 英寸、12 英寸各类晶圆植球产线，是高端封装植球工序专用精密核心工装。电铸 BALL MASK 钢网加工采用百级恒温无尘闭环标准化产线，针对超薄规格、高密度微孔、大尺寸幅面调整脉冲沉积参数与微孔补偿方案，兼顾新品研发小批量试样与成熟晶圆规模化量产交付。电铸 BALL MASK 钢网加工厂家持续优化电铸药液配比、分层沉积控制、超净后处理整套工艺体系，解决微孔堵塞、板面翘曲、长期印刷精度衰减等行业痛点，为晶圆植球先进封装产业链提供稳定精密配套支撑。

电铸 BALL MASK 钢网以高纯镍为成型基材，常规厚度区间覆盖 0.03mm 至 0.2mm，微孔垂直度、定位孔同轴度、板面平面度直接决定助焊膏涂布均匀度与植球点位精准度。完整电铸 BALL MASK 钢网加工包含九大标准化工序：高精度光刻母模制备、基材超净活化处理、均匀导电薄膜沉积、脉冲分层镍电铸成型、低温恒温长效应力缓释、柔性无损脱模分离、微孔钝化抛光修型、全域多维度精密尺寸检测、防静电防潮真空无尘封装。生产全程实时调控电流密度、电铸药液温度、循环过滤流速，精准把控镍金属晶粒生长节奏，从源头规避微孔椭圆变形、板面厚薄不均、内壁粗糙、成型褶皱等加工瑕疵。电铸 BALL MASK 钢网内部无成型残余内应力，反复贴合晶圆、长时间连续印刷不会产生孔径漂移、板面松弛形变，可适配封装产线 7×24 小时不间断连续生产工况。电铸 BALL MASK 钢网加工厂家依据存储晶圆、逻辑芯片、车载功率芯片三类植球需求搭建差异化工艺数据库，划分通用植球级、超细间距植球级、车规高可靠级三类加工标准，保障不同批次电铸 BALL MASK 钢网尺寸、性能高度统一。

高精度母模制备与超净预处理，是保障电铸 BALL MASK 钢网加工成型精度的前置核心工序。钢网全部植球微孔、外围定位基准孔、晶圆避让窗口均复刻自高精度负型母模，母模微小尺寸误差会直接传导至成品钢网，造成整片晶圆植球点位整体偏移。正式生产前按照晶圆版图、凸点间距参数设计专属母模，通过微纳光刻、精密研磨修型消除孔位错位、窗口边缘扭曲等隐患。选用低热膨胀、超高平整度特种基材制作母模，依次完成多级脱脂除油、超纯水循环漂洗、等离子活化净化处理，彻底清除表面粉尘、油污与氧化薄膜，保证导电薄膜完整均匀附着、不易脱落。针对超高密度微开孔区域，提前设置微米级尺寸补偿量，抵消电铸微量侧蚀带来的尺寸损耗。电铸 BALL MASK 钢网依托高精度母模复刻工艺，稳定实现微米级阵列公差，满足高端晶圆零缺陷植球生产标准。电铸 BALL MASK 钢网加工厂家细化母模定期复测、清洁养护规范，从源头降低批量产品不良产出比例。

脉冲分层电铸沉积是电铸 BALL MASK 钢网加工核心成型环节。经过全套预处理的母模送入密闭超净作业工位，均匀镀制致密导电基底，避免局部沉积断层、微孔残缺等工艺缺陷。将母模放置于半导体专用低应力电铸槽内，搭配高精度脉冲电流控制系统，采用分层间歇模式完成镍金属沉积成型。分层沉积模式可持续释放成型过程产生的内应力，成型后的电铸 BALL MASK 钢网板面平整光洁，微孔内壁光滑无台阶毛刺，无需二次打磨修孔工序。整套成型流程不存在机械挤压、高温热损伤，成品内部无隐性应力，长期高频次晶圆印刷、高低温循环环境下不会发生形变。电铸 BALL MASK 钢网加工厂家持续升级电铸药液循环过滤系统，减少细微金属颗粒附着造成微孔堵塞问题，有效延长电铸 BALL MASK 钢网重复使用周期。

应力缓释、无损脱模与洁净后处理，直接影响电铸 BALL MASK 钢网加工成品长期使用稳定性。电铸沉积厚度达到预设标准后，半成品送入低温恒温腔体进行长时间应力消除处理，大幅提升钢网抗拉伸、抗形变性能，规避环境温差、设备持续震动引发的精度偏移。随后采用柔性介质平稳分离钢网与母模，杜绝暴力拉扯导致微孔拉伸、板面褶皱破损。脱模结束后依次开展多级超纯水清洗、微孔疏通、抗氧化钝化处理，钝化薄膜轻薄均匀，不会堵塞微孔通道，同时能够抵御封装车间酸碱雾气腐蚀。全部成品通过二次元影像仪、厚度测试仪、平面检测仪完成全项目质检，瑕疵产品统一分拣报废，合格产品在百级无尘环境下真空封装保存。电铸 BALL MASK 钢网经过多层洁净处理，无金属杂质析出，不会划伤晶圆表面、污染芯片金属焊盘。电铸 BALL MASK 钢网加工厂家建立单片全检管控机制，严格把控出厂各项精度指标。

从产业落地应用来看，电铸 BALL MASK 钢网凭借高精度、低应力、高洁净三大核心优势，广泛应用于存储晶圆植球、微间距逻辑芯片植球、车载功率芯片植球三大主流封装场景。电铸 BALL MASK 钢网加工可根据不同晶圆尺寸、凸点间距定制专属微孔阵列结构，兼顾新品研发试样加工与成熟晶圆大批量配套生产需求。电铸 BALL MASK 钢网加工厂家结合各封装产线温湿度、洁净度工况调整后处理工艺参数，适配各类高端晶圆封装车间长期使用要求。

存储晶圆植球场景中，电铸 BALL MASK 钢网微孔阵列一致性优异，助焊膏填充饱满、脱模干净，大幅减少凸点高低差、缺球、连球等封装缺陷。电铸 BALL MASK 钢网加工严格控制孔壁垂直角度，降低锡膏挂壁残留现象。电铸 BALL MASK 钢网加工厂家优化微孔内壁抛光工艺，适配高密度存储晶圆量产植球需求。

微间距逻辑芯片植球场景中，电铸 BALL MASK 钢网超薄厚度适配极窄划片道与微小凸点排布，微孔一体成型无干涉，可稳定完成超细间距芯片植球作业。电铸 BALL MASK 钢网加工全程封闭无尘生产，杜绝粉尘污染精密芯片电路。电铸 BALL MASK 钢网加工厂家严格管控整体厚度公差，满足微型逻辑芯片高精度植球标准。

车载功率芯片植球场景中，电铸 BALL MASK 钢网低应力稳定结构可承受产线长期高频印刷，定位孔同轴度持久不变。电铸 BALL MASK 钢网加工加厚钝化防护层，耐受车间各类化学挥发物腐蚀。电铸 BALL MASK 钢网加工厂家强化板面整平工序，符合车规芯片高可靠封装生产规范。

综上所述，电铸 BALL MASK 钢网彻底解决传统植球钢网精度不足、易变形、孔壁粗糙的行业短板，是现代晶圆级植球封装不可或缺的精密工装。电铸 BALL MASK 钢网加工依托无尘恒温低应力标准化电铸制程，实现高精度植球钢网稳定量产交付。电铸 BALL MASK 钢网加工厂家持续深耕半导体专用电铸核心技术，不断优化微孔成型、无尘洁净处理工艺，为存储、逻辑、车载芯片高端晶圆植球封装产业高质量发展提供可靠精密配套支撑。
