植球偏移、钢网堵孔？IC载板封装钢网微米级精密制程与参数解析

植球偏移、钢网堵孔、下锡不均，是IC载板封装良率损失的三大常见来源，问题往往不在锡膏与设备，而在钢网本身的开孔精度与孔壁质量。IC载板封装钢网作为焊膏印刷与植球定位的核心工装，其开孔公差、孔壁光洁度、张力稳定性直接决定封装良率与信号可靠性。本文以微米级精密电铸制程为主线，拆解关键参数与选型方法。对FC-BGA、SiP等先进封装而言，钢网品质直接决定一次良率与返修成本。

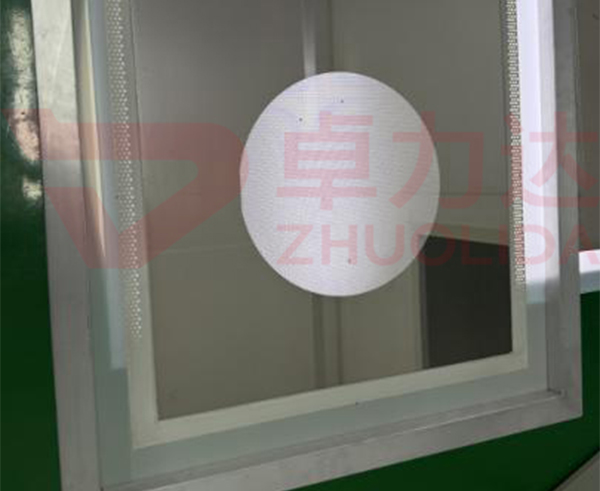

与传统激光切割相比，IC载板封装植球钢网多采用脉冲精密电铸一体成型：先以高精度菲林或LDI曝光制版，还原微米级开孔布局；再通过镍钴合金电化学沉积逐层生长；随后进行应力消除、张力校准与尺寸定型，规避高温印刷形变；最后全尺寸检测、孔壁抛光并对位校验，出厂匹配封装设备参数。

从实测参数看，IC载板封装植球网板的开孔精度可达±1~2微米，适配40微米以内的超细凸点间距；孔壁粗糙度控制在Ra0.6微米以内，焊膏释放均匀，可减少拉尖、少锡与虚焊；网版材质采用高韧性镍钴合金，耐高温、抗疲劳、不易形变，长期印刷孔径不偏移、不塌陷。

张力稳定性是批量生产的隐形指标。IC载板封装钢网的张力通常控制在38~45N/cm，保证长时间高速印刷对位精准不偏移；使用寿命方面，电铸一体成型无拼接缝隙，高密度孔位一致性优异，耐磨耐用程度明显优于常规激光网板，更适合大批量载板连续印刷。

以某类FC-BGA封装为例，激光钢网在细间距区域易出现孔壁粗糙、脱模不畅，导致连续漏印与桥连；换用精密电铸网板后，下锡均匀、脱模顺畅，植球高度一致性显著改善，封装良率提升明显。这说明在超细间距场景下，钢网的制造工艺比表面处理更决定结果。

堵孔是高频印刷最常见的损耗方式。IC载板封装植球钢网通过孔壁镜面化抛光与纳米涂层定制，降低焊膏残留吸附，延长清洗周期；对超细孔易堵、高频印刷易损耗两大行业难题，镍钴合金配方优化与表面处理可显著改善，批量产品一致性更稳定。

应用层面，IC载板封装植球网板覆盖AI算力芯片的GPU与HBM存储FC-BGA封装、车载半导体与功率芯片、手机SoC与SiP系统级封装、5G射频芯片及2.5D/3D异构集成等场景，兼容ABF积层载板、多层高阶载板与窄间距精细线路。高密度、微间距的工艺趋势，让这些应用对网板的依赖持续加深。

不同场景对网板要求差异明显：存储芯片强调孔位一致性与长期寿命，功率器件关注耐高温与抗疲劳，射频芯片则对开孔精度与对位精度更为敏感。IC载板封装植球网板需按载板规格、设备机型与锡膏类型定制，阶梯网板、纳米涂层网板等方案可进一步适配工艺窗口。

评估IC载板封装钢网供应商，重点看四点：是否具备精密电铸与精密蚀刻双工艺配套、是否配置高精度检测设备进行微米级开孔与同心对位检测、能否提供开孔公差与孔壁粗糙度实测数据、是否提供DFM可制造性分析与快速打样服务。具备一体化产能的团队，图形衔接更精准、交期更短、品质全程可控。现场审核时，可重点查看出厂检测报告与过程参数记录。

落地建议分三步：第一，提供载板图纸与封装工艺参数，让厂家评估开孔布局与避让风险；第二，打样并实测开孔精度、孔壁粗糙度与张力；第三，批量时沿用打样参数并跟踪印刷寿命。能给出明确参数承诺的IC载板封装植球钢网与IC载板封装植球网板供应商，更值得进入小批量验证。

从趋势看，AI芯片与HBM存储推动载板朝高密度、微间距方向升级，对钢网的要求从“能印”转向“可复制的高精度”。IC载板封装钢网、IC载板封装植球钢网与IC载板封装植球网板都需要在开孔精度、耐磨性与一致性上同步提升，才能支撑先进封装量产。

无论FC-BGA、SiP还是2.5D/3D异构集成，IC载板封装植球钢网都已在实践中证明：只要开孔精准、孔壁光滑、张力稳定、检测闭环，精密钢网就能稳定支撑高密度封装的高良率交付。
