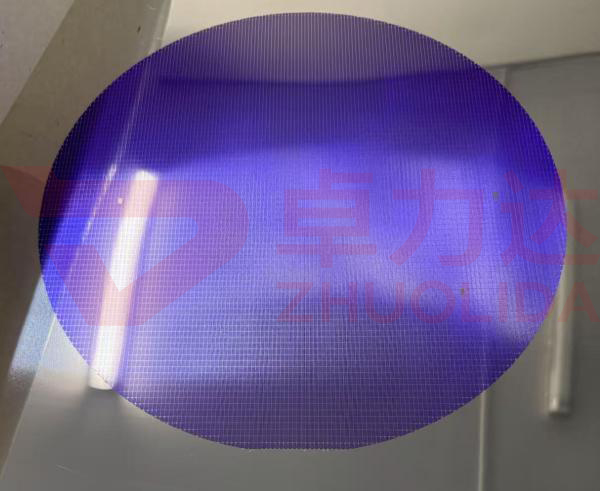

半导体来样定制封装测试晶圆模板工艺与实践

半导体芯片迭代速度持续加快，大量新型器件、实验性晶圆、非标版图不断涌现，标准化晶圆模板难以匹配研发试样、小批量特种晶圆的封测印刷需求。来样定制模式以客户实物晶圆、版图文件作为输入依据，针对性开发适配工装，有效解决异形阵列、特殊尺寸、非标准焊盘布局带来的工装适配难题。传统通用模板受固定图形限制，容易出现孔位偏移、上锡不均，造成试样反复改版，拉长芯片验证周期。半导体来样定制封装测试晶圆模板采用镍钴合金脉冲电铸一体成型工艺，无机械切削应力，依据来样实物完成图形复刻与补偿，开孔精度高、孔壁光洁，能够满足各类非标晶圆植球、焊膏印刷、助焊剂涂布的工艺要求，成为半导体研发与小批量封测的关键精密工装。半导体来样定制封装测试晶圆模板加工包含来样解析、版图比对、LDI 激光直接成像制版、母模预处理、合金脉冲电铸沉积、应力退火消除、张力校准定型、孔壁镜面抛光、无尘清洗钝化、微米级全维度检测多道工序，每一步均需要参照样品特征完成参数调校。半导体来样定制封装测试晶圆模板厂家依托来样解析能力，打通从实物样品到成品模板的完整链路，缩短非标晶圆工装开发周期，支撑多样化芯片的研发验证。

来样定制模式下，实物晶圆会存在版图偏差、工艺带来的形变，模板如果直接照搬理论图纸，会出现和实物焊盘对位偏差，引发印刷不良。标准化的半导体来样定制封装测试晶圆模板加工，首先对客户提供的晶圆实物开展图形解析，将实物阵列与设计版图进行比对，识别样品实际存在的形变、偏移，再开展差异化图形补偿，抵消电铸侧蚀效应，保障模板微孔与样品晶圆焊盘精准匹配。电铸沉积环节精准管控脉冲电流、电解液温度与循环流速，让镍钴合金逐层均匀生长，规避晶粒分布不均带来的后期形变隐患。应力消除工序通过温控退火释放模板内部残余应力，防止印刷受热后板面翘曲、张力漂移，匹配样品晶圆的实际印刷工况。半导体来样定制封装测试晶圆模板可兼容不同尺寸、异形阵列、改版试样晶圆，覆盖 WLP 扇出封装、TSV 三维堆叠、特种 MEMS 芯片等多元场景。半导体来样定制封装测试晶圆模板厂家建立来样解析专属工艺数据库，区分不同样品的形变特征，降低开孔残缺、局部过蚀的不良概率。半导体来样定制封装测试晶圆模板厂家持续优化成像与电铸成型参数，保障复刻图形和实物样品高度吻合。

电铸沉积与孔壁处理是半导体来样定制封装测试晶圆模板加工的核心环节，直接决定焊膏释放效果以及模板实际使用寿命。传统减材工艺制作的通用模板孔壁粗糙，面对非标来样晶圆的特殊阵列布局，锡膏极易挂壁残留，微孔频繁堵孔，反复清洗擦拭容易损伤珍贵的实验样品晶圆，拉高研发试样成本。半导体来样定制封装测试晶圆模板采用一体电铸成型，无拼接缝隙，开孔公差控制在 ±12μm，孔壁粗糙度 Ra≤0.6μm，内壁光滑垂直，焊膏脱模顺畅，大幅减少拉尖、锡珠、桥连等封装缺陷。整套成型属于无应力冷加工，不存在机械挤压、切割损伤，成品板面张力稳定维持在 3845N/cm，多次印刷使用不会出现孔径塌陷、版面偏移。针对来样晶圆中超细孔径区域，还可叠加纳米涂层处理，降低锡膏附着力，减少清洗频次，保护珍贵试样晶圆。半导体来样定制封装测试晶圆模板加工可以完成传统标准化工艺难以实现的异形微孔阵列成型，打通非标样品晶圆封测的工装瓶颈。半导体来样定制封装测试晶圆模板厂家升级药液过滤循环系统，减少微粒杂质造成的微孔瑕疵。半导体来样定制封装测试晶圆模板厂家迭代动态工艺补偿算法，进一步提升复刻阵列的尺寸一致性。

无尘后处理与全项检测，是完善半导体来样定制封装测试晶圆模板加工，保障来样晶圆封测验证稳定开展的关键闭环。电铸成型半成品在高洁净环境完成脱模剥离，多级超纯水循环清洗彻底去除电解液残留与微小金属碎屑，避免颗粒掉落划伤样品晶圆表面线路。结合来样晶圆的实际产线工况开展表面防护处理，提升模板耐磨抗腐蚀性能，适配研发线反复调试印刷作业。成品检测阶段，除常规孔径、孔位、张力、平面度校验外，还会参照客户来样图形做对位复核，筛查微孔缺损、图形偏移、局部形变等微观缺陷。全部生产工序在半导体洁净车间完成，规避粉尘二次污染，保障单套定制模板性能可靠。半导体来样定制封装测试晶圆模板加工严格遵循半导体洁净管控标准，满足研发试样严苛制造条件。半导体来样定制封装测试晶圆模板厂家严格落实全检与批次品质追溯机制，严控定制模板出厂品质。半导体来样定制封装测试晶圆模板厂家持续优化无尘后处理流程，提升模板洁净等级与耐久性能。

凭借实物复刻、高精度、低应力的特点，半导体来样定制封装测试晶圆模板广泛应用于新型功率器件、研发版 MEMS 传感器、迭代试样射频芯片、实验性异构集成晶圆的封装测试。在芯片研发阶段，针对改版试样晶圆，快速输出匹配模板，减少试样报废；特种器件领域，适配非标准阵列晶圆印刷，保障实验数据真实可靠。半导体来样定制封装测试晶圆模板加工兼顾小量试样打样和后续小规模量产，可根据来样晶圆、印刷设备参数完成迭代调整，匹配芯片研发快速试错节奏。面对样品带来的版图与实物偏差，半导体来样定制封装测试晶圆模板厂家依托 DFM 可制造性分析，提前识别实物样品带来的工艺风险，减少多次改版带来的时间损耗。半导体来样定制封装测试晶圆模板厂家紧跟半导体研发迭代节奏，持续拓展来样定制模板的适配边界。

综上所述，半导体研发迭代产生大量非标、改版、实验晶圆，标准化模板已经无法满足多样化验证需求，半导体来样定制封装测试晶圆模板依托电铸与实物解析的工艺优势，成为研发型封测不可或缺的精密工装。成熟完善的半导体来样定制封装测试晶圆模板加工体系，能够产出高精度、高洁净、可匹配实物样品的印刷模板，降低研发试样报废，缩短芯片验证周期。半导体来样定制封装测试晶圆模板厂家依托无尘精密产线，稳定输出高性能定制晶圆模板产品。半导体来样定制封装测试晶圆模板厂家深耕半导体精密电铸领域，持续打磨样品解析、图形转移、电铸成型、洁净检测整套工艺，为国内半导体研发封测产业发展提供坚实工艺保障。
