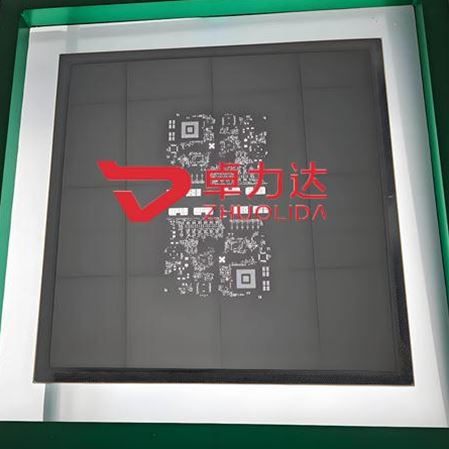

专业定制高精度电铸印刷模板,采用光刻电铸无应力一体成型工艺,高纯镍钴合金材质,一体无缝、无热变形、无内应力。独有锥度镜面孔壁,脱模干净、浆料残留低,有效解决锡膏桥连、虚焊、漏印等问题,印刷精度高、一致性好、耐磨耐用。支持阶梯结构、异形孔、超细间距高密度阵列非标定制,广泛应用于SMT贴片、半导体芯片封装、光电显示、精密电子、新能源车载电子等领域,适配高速全自动印刷量产,提供一站式电铸印刷模板开模、加工、定制服务。

电铸印刷模板采用高纯镍钴合金光刻电铸无应力一体成型工艺制作,是SMT贴片、半导体封装、精密印刷制程的核心高精度工装模具。摒弃传统激光切割、蚀刻钢网的工艺缺陷,产品无机械应力、无热变形、无拼接缝隙,微孔阵列精度高、孔壁光滑垂直、自带脱模锥度,从根源解决锡膏残留、印刷桥连、虚焊、漏印、厚薄不均等行业痛点。产品板面平整均匀、硬度高、耐磨抗造,具备优异的浆料脱模性能与批量一致性,可适配超细间距、微型元件、高密度阵列精密印刷场景。支持阶梯孔、异形孔、非标厚度定制,广泛应用于SMT电子印刷、芯片封装、Mini LED、精密元器件量产,是高端精密电子制程的关键模具配件。
无应力一体成型:纯光刻电铸整体成型,无冲压、无激光热损伤、无蚀刻腐蚀,板材零内应力,长期高速印刷不形变、不翘曲、不位移,量产稳定性极强。
自带锥度脱模结构:独有上窄下宽锥形孔设计,孔壁镜面光滑、无毛刺无台阶,锡膏、导电浆料脱模顺畅,残留极低,大幅杜绝桥连、拉尖、虚焊不良。
超高开孔一致性:微米级精准开孔,全域孔径、孔距、孔型高度统一,厚度均匀误差极小,高密度阵列印刷一致性远超传统钢网模板。
高硬耐磨寿命长:镍钴合金基材硬度高、韧性好,耐反复擦拭、耐高频印刷摩擦,不易磨损扩孔,使用寿命远优于激光网与蚀刻网。
多功能定制适配:支持阶梯厚度、局部加厚/减薄、异形开孔、特殊避让结构定制,可匹配各类超细间距精密印刷工艺需求。
超高印刷精度:孔径位置公差精准可控,微米级成型精度,适配0.2mm超细间距、微型芯片、精密元器件印刷,有效提升印刷良率。
优异浆料脱模性能:低表面能光滑孔壁,浆料附着力低、脱模干净,残留量极低,持续印刷无积料堵孔,印刷图案饱满均匀。
极致结构稳定性:一体无缝结构,板面平整度高、张力均匀,长时间批量生产无变形、无松垮,杜绝印刷偏移、厚薄偏差问题。
耐疲劳耐磨损性能:合金材质抗摩擦、抗疲劳,可耐受数万次反复印刷与擦拭清洗,孔径尺寸持久稳定,无扩孔、无变形衰减。
强工艺适配性能:适配锡膏、银浆、导电胶、绝缘浆料等多种材料印刷,兼容全自动高速印刷设备,适配各类精密电子量产制程。
SMT贴片印刷领域:PCB电路板锡膏印刷、微型电阻电容、精密元器件贴片印刷,解决密脚器件印刷不良问题。
半导体封装领域:BGA、QFN、Chiplet、晶圆级封装植球与印刷工艺,适配高端精密芯片封装量产。
光电显示领域:Mini LED、Micro LED灯板浆料印刷、线路精密涂布,保障显示线路均匀一致。
精密电子元件:传感器、射频元件、精密电感电容导电浆料印刷,实现高精度线路成型。
新能源电子领域:动力电池精密配件、储能电子元件、车载电子浆料精密印刷制程。
精密工控设备:工业控制板、高频精密电路板、医疗电子线路高精度印刷成型加工。
