半导体测试晶圆高精密模板加工流程及应用领域

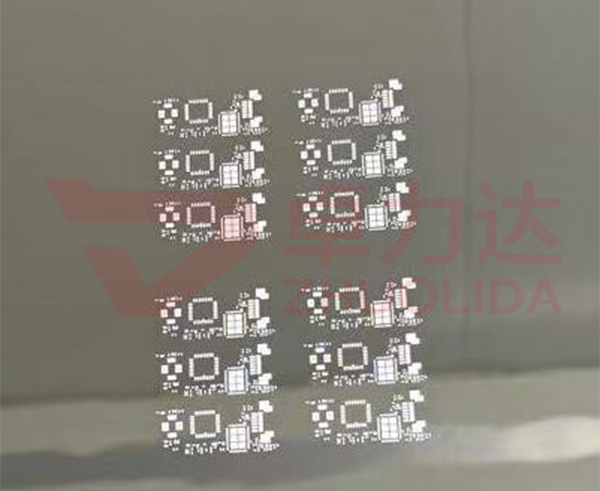

半导体测试晶圆高精密模板是半导体晶圆测试环节的核心精密零部件，以高纯度镍、钴合金为核心材质，依托高精度电铸成型技术制备，具备图形精度高、尺寸一致性优、表面光洁度高、耐磨抗腐蚀、导电性能稳定等核心特性，可精准适配晶圆测试过程中的探针定位、信号导通、点位检测等关键工序，直接决定半导体晶圆测试的精度、效率与良率，是半导体芯片从晶圆制造到成品检测的关键支撑载体。半导体测试晶圆高精密模板加工融合精密光刻、电铸沉积、后处理等复合工艺，严格遵循半导体行业百级洁净标准，兼顾超微精度与批量生产一致性，适配逻辑芯片、存储芯片、功率芯片等各类晶圆的测试需求。半导体测试晶圆高精密模板电铸厂家深耕半导体精密成型领域，持续优化电铸工艺与制程管控，推动半导体测试晶圆高精密模板加工向亚微米级精度、高密度图形、长寿命方向升级，为半导体测试产业提供可靠的精密配套解决方案。

半导体测试晶圆高精密模板加工流程严苛精密，围绕母模制备、导电化处理、电铸沉积、脱模后处理、精密检测、洁净封装六大核心工序，构建标准化、全流程可追溯的生产体系，全程在千级至百级洁净车间内完成，每一道工序均执行严苛的半导体测试行业标准。半导体测试晶圆高精密模板电铸厂家对各工序实施闭环管控，严控图形偏移、厚度不均、表面缺陷等问题，保障模板与测试晶圆规格、探针布局精准匹配。半导体测试晶圆高精密模板加工重点强化图形阵列均匀性、对位精度与力学稳定性，适配半导体晶圆高密度测试点位、高速信号传输的严苛要求，为晶圆测试工序筑牢工艺基础。

第一步是母模精密制备，为半导体测试晶圆高精密模板加工奠定核心基础。半导体测试晶圆高精密模板电铸厂家选用石英、高硼硅玻璃等高精密绝缘材质制作母模，依据半导体测试晶圆的规格、测试点位布局、探针间距等要求，完成高精度图形设计与制版。采用激光直写、紫外光刻技术制备母模图形，曝光精度控制在±0.001μm，确保母模上的测试孔位、定位标记、信号通道与晶圆测试需求完全对应，图形边缘清晰、无毛刺、无畸变。母模成型后，通过高倍扫描电子显微镜全检，剔除表面划痕、图形偏差、针孔等缺陷，确保母模精度达标。半导体测试晶圆高精密模板的精度直接取决于母模品质，这也是半导体测试晶圆高精密模板电铸厂家保障产品一致性的首要环节。

第二步是母模导电化处理，保障半导体测试晶圆高精密模板加工顺利推进。由于母模选用绝缘材质，需进行洁净型导电化处理，半导体测试晶圆高精密模板电铸厂家采用真空溅射镀膜工艺，在母模表面沉积一层超薄均匀的镍基导电层，厚度控制在0.3–0.8μm，确保导电层致密无针孔、无局部过厚或脱落现象，为后续电铸沉积提供均匀的导电基底。完成导电层沉积后，通过等离子净化去除表面微小杂质，提升导电层与母模的结合力，避免电铸成型过程中出现分层、脱落问题。半导体测试晶圆高精密模板加工严格管控导电层均匀性，防止因电流分布不均造成模板图形厚度偏差，保障电铸成型质量。

第三步是核心电铸沉积，决定半导体测试晶圆高精密模板的最终性能。半导体测试晶圆高精密模板电铸厂家将处理后的母模作为阴极，高纯度镍板（或钴合金板）作为阳极，置于高纯密闭电铸槽内，采用脉冲电铸工艺，精准调控电解液成分、温度（42-52℃）、pH值与电流密度（0.3-1.5A/dm²）。金属离子在电场作用下，按照母模图形轮廓逐层均匀沉积，形成致密、光滑、高精度的金属模板结构，精准复刻母模上的测试孔位、定位结构与信号通道。全程实时监控沉积速率与电铸层厚度，控制电铸层均匀稳定，降低内应力，保证半导体测试晶圆高精密模板平整不变形，满足亚微米级测试孔位的成型要求。半导体测试晶圆高精密模板加工依靠精细化电铸参数调控，实现超微图形的精准成型，适配高密度半导体晶圆测试需求。

第四步是脱模、清洗与后处理，优化半导体测试晶圆高精密模板综合性能。半导体测试晶圆高精密模板电铸厂家采用温和无损脱模方式，根据母模材质选用化学溶解法或温差热膨胀剥离法，实现电铸层与母模的完整分离，确保半导体测试晶圆高精密模板无破损、无图形变形。脱模后，进行多级纯水超声清洗、等离子净化，彻底去除表面残留的电解液、金属碎屑与污染物，确保模板表面与测试孔位洁净无杂质，避免影响测试信号导通。针对不同测试场景，开展电解抛光、钝化处理，提升模板表面光洁度（Ra≤0.03μm）与耐磨耐腐蚀性能，降低测试过程中的接触阻抗，延长模板重复使用寿命。半导体测试晶圆高精密模板加工通过定制化后处理工艺，适配不同类型晶圆的测试需求，进一步提升产品可靠性。

第五步是全维度精密检测，把控半导体测试晶圆高精密模板出厂品质。半导体测试晶圆高精密模板电铸厂家配备扫描电子显微镜、激光干涉仪、三坐标测量仪、阻抗测试仪等高精度设备，对半导体测试晶圆高精密模板的测试孔位精度、阵列间距、表面粗糙度、导通性能、平整度、耐腐蚀性等指标进行全面检测，执行全检制度，严控不合格品流出。检测数据全程留存追溯，确保产品品质可追溯；对于批量生产的产品，额外增加抽样复检环节，确保批次产品一致性达标。半导体测试晶圆高精密模板加工通过全流程质量管控，确保模板可长期稳定适配半导体测试设备，保障测试工序的高效运行。

第六步是洁净封装，保障半导体测试晶圆高精密模板储存与运输安全。检测合格后的半导体测试晶圆高精密模板，采用防静电、防污染的真空包装材料进行封装，隔绝粉尘、水汽与氧化，避免模板在储存、运输过程中受到污染、损伤或图形变形。封装过程全程在洁净环境中完成，确保模板交付时仍保持百级洁净度，直接适配半导体测试车间的使用要求，这也是半导体测试晶圆高精密模板加工不可或缺的收尾环节。

半导体测试晶圆高精密模板应用领域聚焦半导体测试产业，适配逻辑芯片、存储芯片、功率芯片、传感器、AI芯片等各类半导体晶圆的探针测试、可靠性测试、功能测试等环节，覆盖消费电子、服务器、车载电子、工业电子、航空航天等终端应用场景。半导体测试晶圆高精密模板加工凭借超高精度、高一致性的工艺优势，适配半导体晶圆微型化、高密度、高速化的发展趋势，半导体测试晶圆高精密模板电铸厂家依托技术迭代，助力半导体测试良率提升与产能扩张。

消费电子领域是半导体测试晶圆高精密模板的核心应用场景，用于手机、平板、笔记本电脑、智能穿戴设备等终端产品的芯片晶圆测试，适配高密度测试点位、高速信号传输需求。半导体测试晶圆高精密模板加工可实现多规格、小批量柔性定制，半导体测试晶圆高精密模板电铸厂家适配消费电子快速迭代需求，提供高精度、轻量化的模板解决方案，保障晶圆测试的精准度与效率。

服务器与数据中心领域，对半导体测试晶圆高精密模板的精度、稳定性与耐用性要求更高，模板需适配大容量、高速存储芯片、逻辑芯片的晶圆测试需求，满足7×24小时高频次使用。半导体测试晶圆高精密模板加工强化耐磨、低阻抗特性，优化模板结构设计，半导体测试晶圆高精密模板电铸厂家提供高密度图形模板定制方案，助力服务器芯片晶圆测试效率与良率提升。

车载电子领域，芯片晶圆需适应宽温、高振动、高可靠性的使用环境，半导体测试晶圆高精密模板需具备更强的力学性能与耐环境适应性。半导体测试晶圆高精密模板加工提升模板的抗疲劳、耐腐蚀能力，半导体测试晶圆高精密模板电铸厂家严格把控结构精度，确保模板适配车载芯片晶圆的测试需求，保障车载电子设备的稳定运行。

工业电子与航空航天领域，半导体测试晶圆高精密模板用于工业控制芯片、航空航天专用芯片的晶圆测试，适配高温、高压、高辐射等严苛工况。半导体测试晶圆高精密模板加工采用高性能材质与精细化工艺，优化模板的力学性能与环境适应性，半导体测试晶圆高精密模板电铸厂家提供定制化解决方案，助力高端芯片晶圆测试品质提升。

此外，半导体测试晶圆高精密模板还应用于量子芯片、光子芯片等新兴领域，凭借其亚微米级精度优势，为新型芯片的晶圆测试提供核心支撑。半导体测试晶圆高精密模板始终以半导体产业需求为导向，持续突破技术瓶颈，半导体测试晶圆高精密模板加工不断向超微孔位、高密度阵列、复合材质方向延伸，半导体测试晶圆高精密模板电铸厂家强化技术研发与产业协同，推动模板技术升级，为国内半导体测试产业自主化发展提供核心精密支撑。
