8寸晶圆模板电铸加工工艺全解析：从芯模制备到成品检测

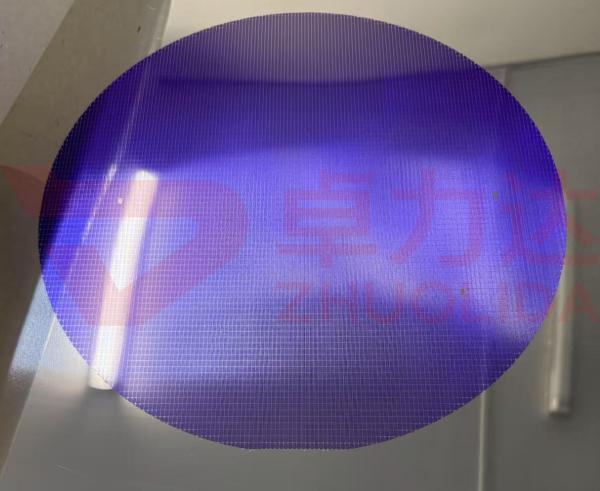

在半导体封装测试领域，晶圆级测试、探针卡与精密载具对金属模板的精度要求不断攀升。面向8英寸晶圆产线开发的晶圆模板，需要在几十微米的图形尺寸上保持优异的尺寸一致性与形貌控制。此时，以8英寸晶圆产线为对象的半导体封装测试晶圆模板8寸电铸加工，凭借图形精度高、侧壁光滑、内应力低等优势，正在成为封装测试行业精密金属模板制造的主流路线。与机械加工相比，电铸工艺不受材料硬度限制，能够在复杂图形上实现批量复制，因而在封装测试环节中得到广泛应用。

要理解电铸工艺，首先需要看懂其前置环节——图形设计与芯模制备。客户提供设计图纸后，工艺工程师会对图形进行尺寸补偿，将电铸沉积均匀性、图形收缩率等因素折算进原始文件，再通过激光直写或高分辨率光绘设备，将图形转移到涂覆在基板上的光刻胶层。显影之后，基板表面便形成了与目标图形完全一致的窗口结构，这张基板就是后续电铸沉积所用的芯模。这一阶段输出的芯模质量，直接决定了后续半导体封装测试晶圆模板8寸加工的整体精度水平，因此芯模的清洗、烘烤与防污染处理都不可马虎。

芯模制备完成后，进入光刻图形化环节。基板先经过严格的化学清洗与干燥，再采用旋转涂胶方式均匀涂覆光刻胶，随后进行软烘以去除溶剂并稳定胶膜。曝光工序使用高精度对位设备，将设计图形精确投射到光刻胶层上，显影后即获得与设计一致的开口窗口。这一步骤是半导体封装测试晶圆模板8寸加工中精度控制的关键节点，洁净室内的尘埃颗粒、曝光能量的微小波动，都会在最终成品上留下不可逆的缺陷，因此该环节通常在净化等级较高的车间内完成。

接下来是整个流程的核心——电铸沉积。针对半导体封装测试晶圆模板8寸电铸加工，电铸槽内通常采用氨基磺酸镍或硫酸镍电解液，在恒温恒流条件下，镍离子在芯模窗口内逐层还原沉积，直至达到目标厚度。为确保厚度均匀，业界普遍采用阴极摆动与多区阳极布局，并结合脉冲电流控制晶粒尺寸与内应力。沉积过程中，电流密度、温度、pH值及镍离子浓度均需实时监控，任何参数漂移都可能引起厚度偏差或针孔缺陷。可以说，半导体封装测试晶圆模板8寸电铸加工的成败，很大程度上取决于电铸参数窗口的稳定与否，这也是各家厂商工艺积累的核心所在。

沉积完成后的剥离环节同样考验工艺水平。通过化学溶胀或机械剥离方式，使电铸层与芯模分离，得到具有精密通孔或图形的金属模板。随后依次进行去胶、超声清洗与去毛刺处理，去除边缘残留与毛刺；部分对耐磨性要求较高的产品，还会进行表面硬化或镀层处理，以延长模板使用寿命。整个后处理过程讲究轻柔、可控，避免对精密图形造成二次损伤。

质量检测贯穿半导体封装测试晶圆模板8寸加工的全过程。三维影像仪用于测量孔位坐标与线宽尺寸，轮廓仪与金相显微镜用于检查剖面形貌与侧壁垂直度，厚度测量仪则对整板厚度分布进行多点抽检。只有尺寸、形貌与表面粗糙度全部满足要求的产品，才能进入包装环节，并以无尘防护方式交付客户。

值得注意的是，半导体封装测试晶圆模板8寸加工对生产环境的要求较为严苛，光刻与电铸工序通常安排在千级乃至百级净化车间内运行，从源头降低异物污染风险。与此同时，不同客户对模板的硬度、耐蚀性与使用寿命指标各有侧重，供应商需要具备完整的工艺验证与小批量试制能力，才能在产品交付前充分暴露并解决潜在问题。

选择半导体封装测试晶圆模板8寸电铸加工服务时，建议重点考察三项能力：一是图形精度与厚度均匀性的实测数据，二是样品试制的响应速度，三是批量生产时的良率与交期稳定性。具备完整生产链条的厂家，往往能够在成本与品质之间取得更好平衡，为封装测试客户提供长期稳定的供货保障。

随着先进封装向更细线路、更大尺寸方向演进，半导体封装测试晶圆模板8寸电铸加工的需求预计将持续增长。整体来看，半导体封装测试晶圆模板8寸加工正沿着更高精度、更快交期的方向持续演进，而电铸工艺的成熟将进一步降低先进封装产品的导入门槛。可以预见，电铸工艺将与激光加工、精密蚀刻等技术深度融合，为封装测试行业提供更高精度、更长寿命的晶圆模板解决方案。对采购方而言，尽早与具备电铸工艺储备的供应商建立合作，将在产品迭代与降本增效中占据先机。
