12寸晶圆模板电铸加工全流程详解：为先进封装与晶圆测试把关

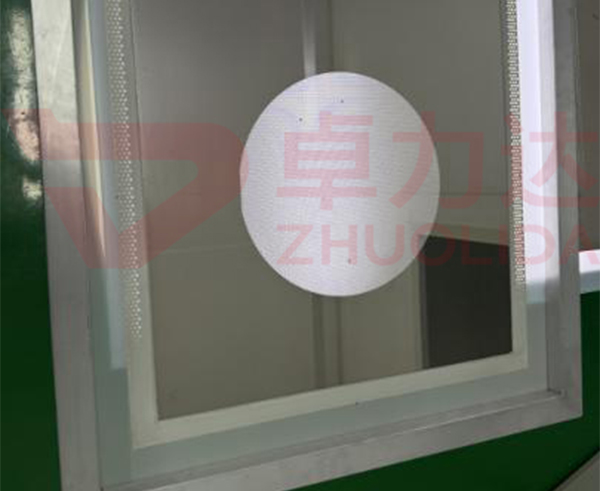

随着先进封装与晶圆级测试技术向 12 英寸产线全面迁移，大尺寸晶圆模板的需求快速增长。相比 8 寸产品，12 寸晶圆模板面积更大、图形数量更多，对尺寸一致性、翘曲度与表面质量提出了更严苛的要求。在这一背景下，面向 12 英寸产线开发的半导体封装测试晶圆模板12寸电铸加工，凭借图形精度高、内应力可控、批量复制一致性好等优势，成为大尺寸精密金属模板制造的重要工艺路线。电铸工艺不受材料硬度限制，尤其适合制造带有密集通孔与微细图形的测试载具和模板类零件。

电铸加工的第一步是图形设计与芯模制备。客户图纸经工艺评估后，工程师会针对大面积图形进行分区补偿，将电铸沉积均匀性、图形收缩以及边缘效应等因素折算进设计文件，再借助激光直写或高分辨率光绘设备，把图形转移到基板表面的光刻胶层上。显影后形成的窗口结构即为后续沉积所用的芯模。对 12 寸产品而言，芯模面积大、易受温度与湿度影响，因此从清洗、烘烤到转运都需严格控制环境条件。这一阶段输出的芯模质量，直接决定了后续半导体封装测试晶圆模板12寸加工的整体精度水平。

芯模完成后进入光刻图形化环节。基板经化学清洗与干燥后旋转涂覆光刻胶，再经软烘稳定胶膜。由于图形幅面更大，12 寸晶圆模板的曝光通常采用步进或扫描式曝光设备，将设计图形分区域精确投射到胶层上，显影后获得与设计一致的开口窗口。这一步骤是半导体封装测试晶圆模板12寸加工中精度控制的关键节点，大尺寸带来的边缘曝光不均与对位累积误差都需要通过补偿参数加以抑制，因此该环节多在百级净化车间内完成。

接下来是流程核心——电铸沉积。针对半导体封装测试晶圆模板12寸电铸加工，电铸槽通常采用氨基磺酸镍电解液，并配备更大的阳极面积与更均匀的流场设计，以保证大面积基板上的厚度一致性。沉积过程中，电流密度、温度、pH 值及镍离子浓度均需在线监测，并通过阴极摆动、分区电流与脉冲电源的配合，抑制内应力与翘曲变形。对 12 寸产品而言，厚度的面内均匀性是最大的工艺难点，任何参数漂移都可能造成边缘增厚或中心偏薄。可以说，半导体封装测试晶圆模板12寸电铸加工的成败，取决于电铸参数窗口与均匀性补偿模型的稳定。

沉积完成后的剥离环节同样关键。通过化学溶胀或机械剥离方式使电铸层与芯模分离，得到具有精密通孔或图形的金属模板。随后依次进行去胶、超声清洗与去毛刺处理，去除边缘残留；对耐磨性要求高的产品，还会进行表面硬化或镀层处理，以延长使用寿命。大尺寸模板在后处理搬运过程中更易发生变形，因此各工序都强调轻柔、平稳的操作方式。

质量检测贯穿半导体封装测试晶圆模板12寸加工的全过程。三维影像仪测量孔位坐标与线宽尺寸，轮廓仪与金相显微镜检查剖面形貌与侧壁垂直度，激光厚度仪或多点测厚设备对整板厚度分布进行抽检，翘曲度检测同样不可或缺。只有尺寸、形貌与表面质量全部合格的产品，才能进入包装环节并以无尘防护方式交付。

值得注意的是，半导体封装测试晶圆模板12寸加工对生产环境与设备能力要求较高。光刻与电铸工序通常安排在百级乃至千级净化车间内运行，从源头降低异物污染风险；同时，大尺寸模板的制造需要配套的大面积曝光设备、大容量电铸槽与自动化搬运系统，供应商的硬件投入与工艺沉淀缺一不可。

选择半导体封装测试晶圆模板12寸电铸加工服务时，建议重点考察三项能力：一是大面积厚度均匀性与翘曲控制的实测数据，二是样品试制的响应速度，三是批量生产时的良率与交期稳定性。具备完整产线与充足工艺验证经验的厂家，才能为封装测试客户提供可靠的供货保障。

随着 12 英寸产线在先进封装与晶圆级测试中的普及，半导体封装测试晶圆模板12寸电铸加工的需求将持续释放。整体来看，半导体封装测试晶圆模板12寸加工正沿着更薄、更平整、更精密的方向演进，电铸工艺与激光加工、精密蚀刻的融合将进一步拓展大尺寸模板的应用边界。对采购方而言，尽早锁定具备大尺寸电铸工艺能力的供应商，将在产品升级与降本增效中赢得先机。
