BGA植球钢网:镍钴精密电铸驱动高密度植球工艺


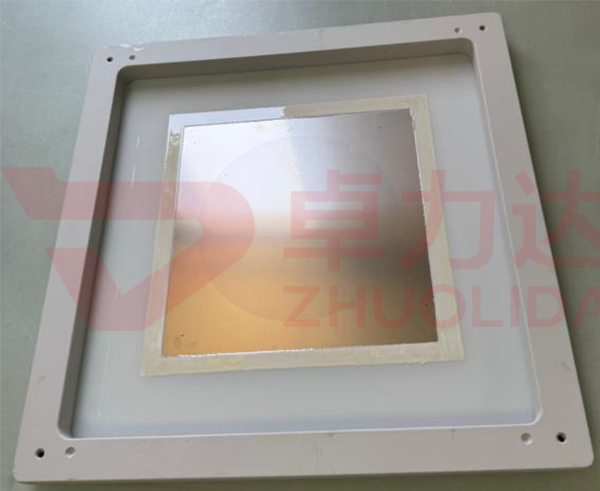

BGA植球钢网是一种用于在球栅阵列封装焊盘上精准放置锡球的精密电铸金属模板。与蚀刻或激光切割钢网不同,它采用加成式镍钴电铸工艺——在图案化母模上生长一层低应力金属壳——所得开孔接近垂直、壁面光滑,与基板上密集的锡球阵列一一对应。随着BGA封装向更细间距、更高I/O数和更小球径演进,该钢网直接决定植球对位精度、连桥率与植球良率。工艺适配纯镍与镍钴合金,厚度范围 60–200 µm,开孔公差控制在数微米。

在板级与封装级植球工序中,锡球能否准确落位、不偏移、不连桥,是决定整板良率的关键。传统蚀刻钢网因各向同性侧蚀,孔壁带有锥度,锡球释放时容易卡球、拖尾;激光切割则存在热影响区与毛刺,反复使用后张力衰减明显。电铸工艺从原理上规避了这两类缺陷:侧壁由电沉积逐层生长,天然垂直光滑,低应力材料装框后长期使用仍保持尺寸稳定。对于高密度BGA、FCBGA与CSP封装而言,这类工装直接影响植球良率与返修成本。随着消费电子、汽车电子与算力芯片对封装密度要求不断提高,单块基板上的锡球数量从数百颗跃升至数千甚至上万颗,任何一颗球的偏移或连桥都可能导致整板报废,因此开孔精度与孔壁质量的价值被进一步放大。

参数窗口

• 可用材料:纯镍、镍钴合金

• 材料厚度范围:0.06–0.20 mm

• 开孔公差:±1–2 µm

• 最小特征:约 1.0–1.2 倍料厚

• 表面/孔壁质量:孔壁 Ra ≤ 0.6 µm,垂直侧壁

• 张力:38–45 N/cm,量产周期内稳定

制造流程(8步)

1. DFM 与图纸评审 — 将BGA焊盘布局转化为开孔补偿图,计入球径、间距与阵列几何。

2. 表面预处理 — 除油、酸洗、活化母模基材,保证沉积均匀。

3. 贴干膜与LDI曝光 — 压合感光干膜,通过激光直写转移锡球阵列图形。

4. 显影 — 显现出与每个焊盘对应的精密开孔窗口。

5. 脉冲电铸沉积(核心工序) — 通过可控脉冲电流生长镍钴层,形成垂直、低应力侧壁。

6. 应力释放与脱模 — 退火释放残余应力,再将自支撑钢网从母模分离。

7. 张力定型与装框 — 装框并按规格施加张力。

8. 清洗与开孔全检 — Class-100 洁净清洗后进行显微与尺寸检测。

核心优势

1. 近垂直光滑开孔 — 电铸孔锥度极小、粗糙度低,锡球落位干净,不连桥、不偏移,单颗球位置重复性高。

2. 细间距锡球重复一致性 — 开孔间距与直径稳定在微米级,支持不断缩小的球间距与更小球径,适配先进封装密度提升。

3. 低残余应力 — 脉冲沉积加退火获得平整、尺寸稳定的钢网,装框后抗翘曲,整板张力长期均匀。

4. 耐磨与脱模性好 — 镍钴合金硬度高、寿命长,可选纳米涂层减少助焊剂粘附,换网频次下降。

5. 无机械与热损伤 — 加成电铸避免冲压、激光带来的毛刺、热影响区与微裂纹,开孔边缘洁净无变形。

6. 设计灵活性 — 改图不换硬模,快速迭代新BGA与CSP设计,研发到量产切换周期短。

典型应用

• BGA封装 — 存储、逻辑与ASIC基板的锡球植装,覆盖消费电子主流量产场景。

• CSP / WLCSP — 芯片级封装的细间距锡球放置,满足手机与可穿戴设备小型化需求。

• FCBGA — 高I/O倒装芯片球栅阵列植球,服务算力芯片与高端处理器。

• PBGA / CBGA — 塑封与陶瓷BGA的返修植球与原始植装,兼顾通信与工业模块。

• 模组与SiP — 系统级封装模组的锡球阵列,整合多芯片与无源器件。

• 汽车电子模块 — 高可靠场景下的植球工装,要求长期耐温与抗振动。

• 返修与重植球 — 失效或老化BGA器件的返修钢网,小批量灵活制版。

设计与选型要点

1. 图纸需补偿焊盘间距与助焊剂流变,使开孔与焊盘精确对位,避免批量偏移。

2. 平衡钢网厚度与球径——过薄易变形,过厚影响锡球释放与落位一致性。

3. 高量产指定镍钴合金,打样用纯镍,兼顾成本与交付周期。

4. 全框张力均匀,避免外圈开孔位置漂移,保证大板边缘与中心植球一致。

5. 每次投产前核查开孔洁净度与局部堵孔,配套定期清洗与张力复检。

6. 配合匹配的助焊剂黏度与供球方式,保证整板阵列放置稳定。

7. 针对不同封装(FCBGA、CSP、SiP)分别建档图纸与工艺窗口,避免混用。

BGA植球钢网之所以成为高密度封装植球的首选工装,核心在于其微米级开孔精度与低应力平整性。随着先进封装向细间距、多I/O持续演进,BGA植球钢网在FCBGA、CSP与SiP场景中的价值将进一步释放。对追求高植球良率的封测厂而言,选择BGA植球钢网,本质上是在植球环节锁定对位精度、寿命与工艺弹性三重收益。这也是BGA植球钢网区别于传统蚀刻、激光钢网的根本所在。在算力芯片与汽车电子对可靠性要求不断抬升的当下,从工装侧稳定植球一致性,往往比单纯优化助焊剂更具长期价值,也更能支撑批量交付的品质底线与客户长期信任。
