Mini LED印刷钢网电铸加工:卓力达精密 Mass Transfer 方案


Mini LED印刷钢网电铸加工是一种精密加成工艺,用于制造 Mini LED 背光与直显巨量转移环节所用的镍钴合金印刷钢网。这些钢网定义了微米级开孔,锡膏、导电胶或荧光粉正是通过这些开孔高密度地沉积到 PCB 或基板上。随着 Mini LED 像素间距缩小到亚毫米级、单面板灯珠数量攀升到数万颗,传统蚀刻或激光切割钢网在开孔一致性与锡膏释放上逐渐吃力。电铸以光刻母模为基逐层沉积镍钴合金,得到垂直、无毛刺的微孔,侧蚀几乎为零,这让锡膏转移在密集 Mini LED 阵列上保持一致、减少桥连。随着 TV、笔电与车载显示全面迈入 Mini LED 时代,单面板灯珠数量从数千颗跃升到数万颗,钢网开孔的一致性直接关系到整板的焊接良率与显示均匀性。作为长期深耕精密金属加工的厂家,卓力达在该工艺上积累了从打样到量产的完整经验。

在 Mini LED 巨量转移中,钢网开孔的一致性直接决定了每颗灯珠的焊接与点胶质量。蚀刻钢网因化学侧蚀孔壁呈锥度,锡膏脱模时易残留并拉尖,在高密度阵列下桥连与漏印风险上升;激光切割开孔则受光斑与重铸层影响,孔壁粗糙度偏高。卓力达的 Mini LED印刷钢网电铸加工从母模复制孔形,孔壁垂直光滑,锡膏脱模利落,配合低应力退火可在大尺寸面板钢网上保持平面度,这对 TV 背光与商用显示等大尺寸场景尤为关键。此外,电铸钢网开孔位置由 LDI 母版一次定义,批次间重复性高,避免激光逐孔加工的离散误差;镍钴合金表面经钝化后对锡膏与助焊剂耐受良好,长期使用孔口不易磨损扩大,这在单面板数万颗灯珠的大批量生产中直接关系到整板良率。

参数窗口

• 材料:低应力镍钴合金

• 厚度范围:0.05–0.20 mm

• 开孔公差:±1–2 µm

• 孔壁粗糙度:Ra ≤ 0.6 µm

• 张力稳定性:38–45 N/cm

• 最小开孔:可达 50–100 µm 级

制造流程(8步)

1. LDI 母版制作 — 光刻母版定义 Mini LED 开孔布局。

2. 母模预处理 — 清洁活化导电母模表面。

3. 脉冲电铸(核心工序) — 脉冲电流沉积低应力镍钴合金成型。

4. 应力退火 — 释放内应力,防止翘曲变形。

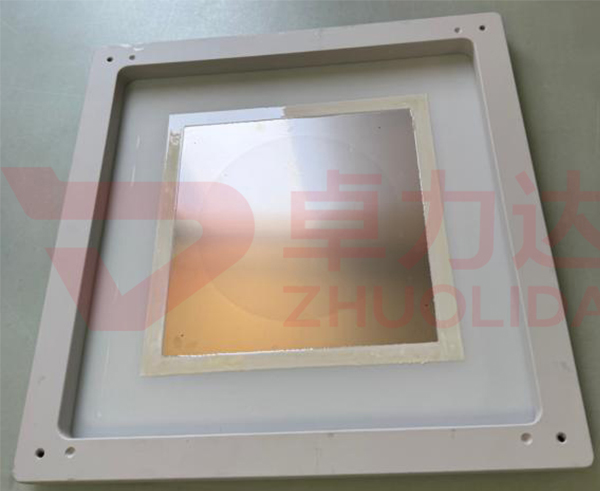

5. 张力定型 — 绷网张框,保证印刷张力稳定。

6. 孔壁镜面抛光 — 抛光孔壁,提升锡膏释放。

7. 清洗与钝化 — 超净清洗与钝化处理。

8. 微米级全检 — 显微镜下检测开孔尺寸、孔位与平面度。

核心优势

1. 垂直孔壁 — 几乎无侧蚀,锡膏释放干净,细间距桥连风险低。

2. 镜面光滑 — 低孔壁粗糙度提升锡膏转移一致性与钢网寿命,减少残留。

3. 超细间距 — 适配 Mini LED 高密度灯珠阵列,支持亚毫米间距。

4. 低内应力 — 退火镍钴合金在大尺寸面板上抗翘曲,平面度稳定。

5. 张力稳定 — 长印刷批次中框网张力一致,重复性高。

6. 耐磨耐久 — 镍钴合金在批量面板生产中不变形,孔口不磨损扩大。

典型应用

• Mini LED 背光 — local dimming TV 与显示器背光板,要求高一致性。

• Mini LED 直显 — 小间距 LED 显示模组,高密度灯珠阵列。

• 荧光粉印刷 — 量子点与色转换印刷,要求点胶均匀。

• 锡膏印刷 — LED 固晶助焊剂与锡膏,保障焊接可靠。

• 智能显示面板 — 笔电与车载显示背光,要求耐温可靠。

• LED 封装 — 板上芯片巨量转移,服务中大尺寸面板。

设计与选型要点

1. 开孔布局需针对基板焊盘位置与印刷对位做补偿,避免批量偏移。

2. 平衡钢网厚度与锡膏体积、释放——过厚释放不净,过薄寿命短。

3. 大尺寸面板钢网必须做低应力退火,防止翘曲影响共面度。

4. 孔壁镜面抛光防止锡膏残留与桥连,尤其高密度阵列。

5. 量产前验证张力与平面度,确保首批即稳定。

6. 开孔几何需匹配锡膏黏度与灯珠尺寸,避免锡量偏差。

7. 按不同印刷物料(锡膏/导电胶/荧光粉)分别建档钢网参数。

Mini LED印刷钢网电铸加工之所以成为高密度 Mini LED 巨量转移的首选工装,核心在于其垂直微孔、低应力与超细间距成型能力。随着 TV 背光与直显对灯珠密度和一致性要求持续提高,Mini LED印刷钢网电铸加工在背光、直显与荧光粉印刷场景中的价值将进一步释放。对追求高良率的显示厂而言,选择 Mini LED印刷钢网电铸加工,本质上是在巨量转移环节锁定孔形精度、锡膏释放与批次一致性三重收益。这也是卓力达作为精密加工厂家,持续为 Mini LED 客户提供从打样到量产电铸钢网的底气所在。在显示面板灯珠密度不断抬升的背景下,从钢网工艺侧保障巨量转移一致性,往往比后段修正更具确定性回报,也更能支撑中大尺寸面板客户的批量交付品质与长期信任。
