产品简介

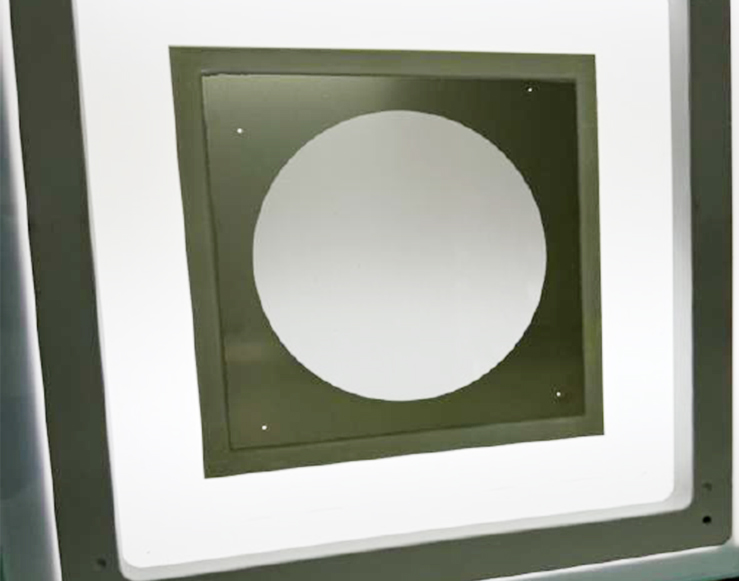

晶圆电铸掩膜板是半导体行业芯片制造、封装测试全流程中的核心精密部件，依托金属电铸微纳加工工艺，通过光刻掩膜与金属电沉积结合，精准复刻纳米级至微米级的复杂图形，为晶圆光刻、蚀刻、植球等关键工序提供精准的图形转移基准。该产品选用镍、镍钴合金等高性能金属材质，具备图形精度高、无机械应力、尺寸一致性好、耐化学腐蚀等核心优势，可有效解决传统掩膜板加工的图形畸变、边缘毛刺等行业痛点，广泛适配半导体行业的IC芯片制造、半导体传感器、MEMS器件、光电子器件等多元领域，是推动半导体芯片向高密度、小型化、高精度化发展的关键支撑，贯穿半导体产业从研发打样到大规模量产的全流程。

核心特点

1. 纳米级精度适配半导体高端需求：依托精密电铸与深紫外光刻技术，线宽精度达±0.1μm，最小线宽可至0.5μm，图形定位精度±0.05μm，完美适配半导体行业1nm/3nm先进制程芯片的图形转移需求，保障芯片光刻精度。

2. 复杂图形成型适配多元芯片制造：支持高密度、细线条、异形孔等复杂图形一次性成型，图形密度≥1000线/mm，无需分层加工，适配IC芯片、MEMS器件等不同半导体产品的图形设计需求，避免图形错位隐患。

3. 无应力无畸变保障封装稳定性：非接触式金属沉积工艺，无机械切削、无热影响区，完整保留材质原有性能，掩膜板平面度≤0.01mm，确保光刻、植球过程中与晶圆完美贴合，避免图形转移畸变，提升芯片良率。

4. 耐化学腐蚀适配半导体严苛工况：选用耐腐蚀金属材质，可耐受半导体制造中光刻胶、蚀刻液、显影液等化学试剂侵蚀，耐腐蚀性测试达1000小时以上，适配半导体车间恒温恒湿、化学环境复杂的生产工况。

5. 高一致性适配大规模量产：自动化电铸生产线搭配AI视觉检测，对图形尺寸、线宽等关键参数实时监控，批量生产一致性≥99.8%，良率高达99.7%，完美适配半导体行业大规模、标准化量产需求。

6. 柔性定制适配全场景运用：支持8英寸、12英寸等主流晶圆尺寸定制，可根据半导体产品型号，调整图形、线宽、厚度，适配光刻、封装等不同工序，24小时快速打样，满足研发与量产双重需求。

实际运用效果

1. 芯片光刻良率大幅提升：在IC芯片光刻环节，搭载晶圆电铸掩膜板，图形转移效率≥99.9%，芯片光刻良率提升3%-5%，有效解决传统掩膜板图形畸变、毛刺导致的芯片报废问题，降低芯片制造成本，适配高端芯片量产需求。

2. 半导体器件精度显著优化：用于MEMS传感器、光电传感器制造，精准的微纳图形复刻的，让器件的灵敏度提升15%以上，稳定性提升20%，可满足半导体传感器小型化、高精度的行业发展趋势，适配智能穿戴、汽车电子等终端场景。

3. 量产效率与产能双提升：与半导体自动化光刻、封装设备高度适配，可减少设备调试时间，生产效率提升20%以上；同时掩膜板使用寿命可达1000次以上光刻循环，减少耗材更换频率，助力半导体产线提升整体产能，降低单位生产成本。

4. 适配先进制程芯片制造：可完美支撑1nm/3nm先进制程芯片的图形转移，实现细线条、高密度图形的精准复刻，打破传统掩膜板的精度局限，助力半导体行业突破先进制程技术瓶颈，推动芯片向小型化、高算力发展。

5. 保障半导体产品一致性：批量生产的掩膜板尺寸、图形一致性极高，确保每一批次晶圆加工的芯片性能统一，避免因掩膜板差异导致的芯片性能波动，满足半导体行业对产品标准化、规模化的核心需求，提升产品市场竞争力。

应用领域

1. IC芯片制造领域：核心应用于逻辑芯片、存储芯片、功率芯片等IC芯片的光刻环节，作为图形转移的核心掩膜部件，精准复刻芯片电路图形，适配手机、电脑、服务器等终端设备芯片的先进制程制造。

2. 半导体传感器领域：用于MEMS陀螺仪、光电传感器、压力传感器等产品制造，通过精准微纳图形掩膜，实现传感器的微型化、高精度化，适配汽车电子、智能穿戴、工业控制等半导体下游场景。

3. MEMS器件领域：适配MEMS加速度计、微流体芯片等MEMS器件的精细结构加工，凭借复杂图形成型能力，提升器件的灵敏度与稳定性，助力MEMS行业向高端化发展。

4. 半导体封装领域：应用于芯片封装环节的引线框、凸点掩膜加工，精准控制封装图形尺寸，适配BGA、QFP、CSP等主流封装工艺，提升芯片封装的精度与可靠性。

5. 光电子器件领域：用于光通信芯片、激光芯片、显示面板驱动芯片等光电子器件制造，通过高精度图形掩膜，实现光路、电路精准成型，提升器件光电器性能，适配5G通信、显示产业等领域。
