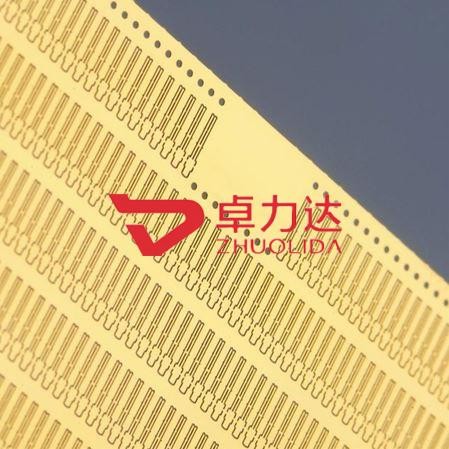

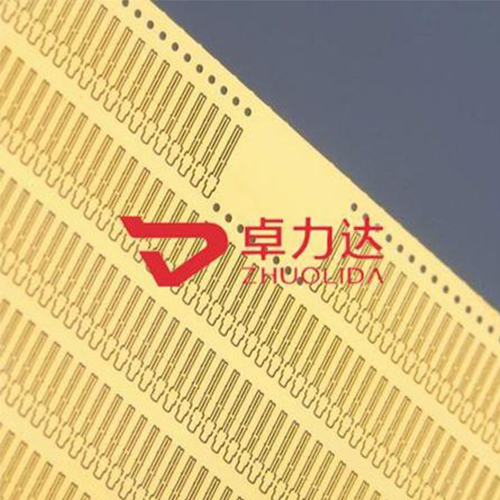

电铸 SOCKET 测试弹片采用高纯镍钴合金电铸一体成型工艺制成,依托精密光刻电铸技术实现微米级超薄微细结构成型,无机械冲压应力,尺寸一致性优异。弹片触点边缘光滑无毛刺,接触电阻稳定,弹性回弹持久,可适配各类芯片测试座探针模组。产品支持微间距、多引脚、异形触点定制,薄至数微米厚度可控,耐插拔、耐腐蚀,长期测试不易疲劳变形。广泛用于半导体封装、存储芯片、算力芯片、车载芯片老化与功能测试,解决传统冲压弹片接触不稳、寿命短、精度不足等痛点,大幅提升芯片测试良率,是高端 IC 测试 Socket 核心精密导电部件。

电铸一体成型,无冲压应力,不会出现翘曲、内应力失效问题,批量尺寸高度统一
触点镜面光滑无毛刺、无塌边,微间距极小化,适配超细引脚芯片测试
弹性结构一体化成型,回弹性能稳定,百万次插拔不易疲劳断裂
可定制超薄、异形、阶梯式复杂触点结构,厚度、间距、触点形状按需开模
表面可镀金、钯金,导电性能优,抗氧化、耐酸碱清洗,使用寿命远超冲压弹片
尺寸精度:整体公差 ±0.003mm,触点间距精度 ±1μm,满足超细间距 IC 测试
导电性能:接触电阻低且恒定,镀金后阻抗波动极小,信号传输无失真
力学性能:弹性回复率高,可承受≥100 万次反复插拔不松弛、不断裂
环境稳定性:耐高温、抗氧化,高低温循环测试弹性与精度无衰减
材质性能:镍钴合金基材韧性强,耐腐蚀,不易氧化发黑,适配无尘测试车间
高端 IC 测试 Socket:BGA、QFP、CSP、FC-BGA 芯片功能测试、老化测试弹片
存储芯片测试:DDR、UFS、Flash 存储芯片测试座精密导电弹片
AI 算力芯片:GPU、算力处理器、高速射频芯片探针测试模组
车载半导体:车规级功率芯片、车载主控芯片老化测试弹片
消费电子芯片:手机主控、传感器、蓝牙 IC 精密测试弹片
半导体晶圆测试:微间距探针卡配套微型导电弹片组件
